Štvorcestný ventil je špecializované zariadenie používané v vykurovacích a chladiacich systémoch, ktoré umožňuje presné riadenie prietoku média medzi rôznymi okruhmi. Jeho hlavnou funkciou je regulácia teploty vykurovacieho média, čo ovplyvňuje efektivitu práce celého systému. Štvorcestný ventil je obzvlášť užitočný v inštaláciách, kde je potrebné súčasne riadiť dva okruhy - napríklad v kotloch ústredného kúrenia, kde mieša prívodnú vodu s vratnou vodou, aby sa udržali optimálne podmienky práce kotla a minimalizovalo riziko korózie.
Vďaka svojej konštrukcii umožňuje štvorcestný ventil zvýšenie energetickej efektivity systému a zlepšenie tepelného komfortu v budove. Je potrebné dodať, že sa môžete stretnúť aj s názvami ako štvorcestný zmiešavací ventil alebo miešací ventil.
Štvorcestný ventil v systémoch ústredného kúrenia
Štvorcestný ventil je kľúčovým prvkom v vykurovacích inštaláciách, kde je potrebná presná kontrola teploty média. Montáž štvorcestného ventilu je často využívaným riešením v systémoch ústredného kúrenia (ÚK) s kotlami na tuhé palivá, kde je dôležité zabezpečiť kotol pred príliš nízkou teplotou vratného média, čo môže viesť k korózii a skráteniu jeho životnosti. Inštalácia ÚK so štvorcestným ventilom umožňuje miešanie teplej vody z prívodu s chladnejšou vratnou vodou, čo stabilizuje teplotu vody v kotle a chráni ho pred prehriatím.
Štvorcestný ventil sa používa aj v systémoch s tepelnými čerpadlami, kde umožňuje optimálne riadenie vykurovacieho a chladiaceho okruhu, ako aj v inštaláciách so solárnymi kolektormi, kde umožňuje efektívne využitie slnečného tepla.
Konštrukcia štvorcestného ventilu
Konštrukčná schéma zahŕňa niekoľko kľúčových prvkov, ktoré umožňujú jeho správnu činnosť. Konštrukcia štvorcestného ventilu je založená na tele, ktoré je najčastejšie vyrobené z mosadze, nehrdzavejúcej ocele alebo liatiny, čo zaisťuje odolnosť a odolnosť voči vysokým teplotám a tlaku. Vo vnútri telesa sa nachádza otočná priehradka, nazývaná tiež rotor alebo zmiešavací prvok, ktorá riadi prietok média medzi štyrmi portami: prívodným, vratným a dvoma výstupnými.
Dôležitou súčasťou konštrukcie štvorcestného ventilu je aj hriadeľ, ktorý spája priehradku s pohonom (samozrejme v prípade štvorcestného ventilu s pohonom), čo umožňuje presné ovládanie jej polohy. Tesnenia nachádzajúce sa v portoch a okolo hriadeľa zabezpečujú tesnosť celej konštrukcie a zabraňujú únikom.
Princíp fungovania štvorcestného ventilu

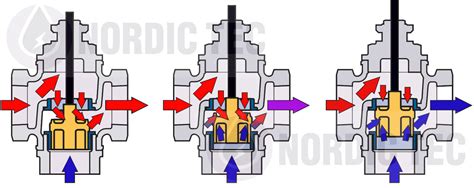

Princíp fungovania tohto zariadenia spočíva v kontrolovanom miešaní alebo rozdeľovaní dvoch prúdov média, čo umožňuje udržiavanie stabilných pracovných podmienok v vykurovacích alebo chladiacich systémoch. Vo vnútri ventilu sa nachádza otočná priehradka, ktorú ovláda hriadeľ spojený s pohonom alebo ručným regulačným mechanizmom. Táto priehradka usmerňuje prietok média medzi štyrmi portami: jedným prívodným, jedným vratným a dvoma výstupnými.
Keď priehradka mení svoju polohu, ventil môže súčasne miešať teplú a studenú vodu alebo smerovať médium požadovaným smerom podľa potrieb systému. Napríklad v vykurovacom systéme môže miešať vratnú vodu s prívodnou, aby sa dosiahla požadovaná teplota v obehu.
Štvorcestný ventil s pohonom
Štvorcestný ventil s pohonom nachádza široké uplatnenie v pokročilých vykurovacích a chladiacich systémoch, kde je kľúčové presné riadenie prietoku média. Vďaka integrovanému pohonu umožňuje takýto ventil automatickú reguláciu, čo významne zvyšuje efektivitu a pohodlie pri obsluhe inštalácie.
Štvorcestný ventil s pohonom je obzvlášť odporúčaný tam, kde je potrebné dynamické prispôsobovanie teploty a smeru prietoku v reakcii na meniace sa prevádzkové podmienky systémov. Možnosť integrácie s automatizačnými systémami budov zabezpečuje, že štvorcestné ventily s pohonom sa výborne hodia do moderných inštalácií.
Použitie štvorcestného ventilu s pohonom
- Systémy ústredného kúrenia s kotlami na tuhé palivá.
- Inštalácie s tepelnými čerpadlami.
- Kaskádové inštalácie s viacerými zdrojmi tepla: Štvorcestný ventil s pohonom umožňuje riadenie prietoku medzi rôznymi zdrojmi tepla.
Na záver, štvorcestný ventil s pohonom je kľúčovým prvkom v inštaláciách, ktoré vyžadujú presnú kontrolu a automatizáciu.
Štvorcestný ventil vs. trojcestný ventil
Štvorcestný ventil je alternatívou k trojcestnému ventilu, ktorý sa často používa a je častejšie využívaný v systémoch ústredného kúrenia (ÚK) a teplej úžitkovej vody (TÚV). Väčšina vykurovacích systémov, ktoré vyžadujú miešanie, by mohla fungovať so štvorcestným aj trojcestným ventilom, avšak ich voľná náhrada nie je možná, pretože to vyžaduje úplne iný návrh.

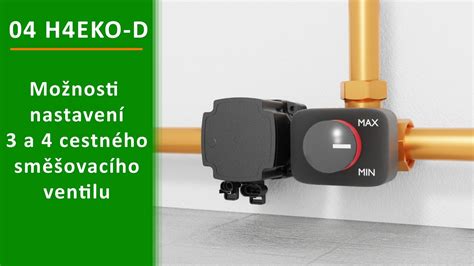

Správne nastavenie a prevádzka štvorcestného ventilu
Aby štvorcestný ventil fungoval optimálne, je potrebné správne prispôsobiť jeho nastavenia špecifikám inštalácie a požiadavkám vykurovacieho alebo chladiaceho systému. Správne nastavenie štvorcestného ventilu ovplyvňuje energetickú efektivitu a tepelný komfort v budove.
Kroky pre správne nastavenie
- Určenie požadovanej teploty: Prvým krokom je určenie, aká požadovaná teplota štvorcestného ventilu bude najvhodnejšia pre daný systém. Napríklad v vykurovacích inštaláciách s kotlami na tuhé palivá by mala teplota vratnej vody dosahovať minimálne 55°C, aby sa zabránilo kondenzácii a korózii kotla.
- Prednastavenie polohy ventilu: Nastavte ventil do počiatočnej polohy, ktorá umožní miešanie vratnej vody s prívodnou vodou v pomeroch zodpovedajúcich pracovným podmienkam inštalácie.
- Kalibrácia pohonu: Ak je ventil vybavený pohonom, je potrebná jeho kalibrácia, aby presne reagoval na riadiace signály z automatizačného systému.
- Testovanie práce ventilu: Vykonajte testy pri rôznych pracovných podmienkach systému, meniac teploty prívodu a vratnej vody a tepelnú záťaž. Sledujte, ako štvorcestný ventil reaguje na tieto zmeny a či udržiava požadovanú teplotu v obehu.
Správne nastavenia štvorcestného ventilu sú kľúčové pre optimálnu prevádzku vykurovacieho alebo chladiaceho systému. Zabezpečujú energetickú efektivitu a trvanlivosť zariadení.
Solenoid Valve Operation
Pripojenie štvorcestného ventilu
Pripojenie štvorcestného ventilu vyžaduje presnosť a správne plánovanie, aby sa zabezpečila optimálna práca vykurovacieho systému.
Kde nainštalovať štvorcestný ventil?
Ventil by sa mal namontovať medzi zdroj tepla (napr. kotol) a systém rozvodu tepla, ako sú radiátory alebo podlahové vykurovanie. Najprv pripojte prívodné potrubia k príslušným portom ventilu: horúca voda z kotla k jednému portu a vratná voda z vykurovacieho systému k druhému. Potom pripojte výstupy ventilu k systému rozvodu tepla - jeden výstup vedie horúcu vodu do vykurovacieho okruhu, druhý smeruje ochladenú vodu späť do kotla.
Minimálne otvorenie štvorcestného ventilu
Minimálne otvorenie štvorcestného ventilu závisí od špecifík inštalácie a požiadaviek vykurovacieho systému. Zvyčajne sa odporúča, aby ventil nikdy nebol úplne uzavretý, pretože to môže viesť k nesprávnej prevádzke systému, ako je nerovnomerné rozloženie tepla. Minimálne otvorenie štvorcestného ventilu by malo byť aspoň 10-20%, aby sa zabezpečil stabilný prietok média a zabránilo stagnácii v obehu.
Čas otvorenia štvorcestného ventilu by mal byť zvolený tak, aby ventil mohol plynulo reagovať na zmeny dopytu v systéme.
Zmiešavací ventil v systémoch podlahového vykurovania
Zmiešavací ventil je dôležitou súčasťou systémov centrálneho vykurovania, ktorý reguluje teplotu vody miešaním teplej a studenej vody. Jeho úlohou je udržiavať stálu, optimálnu teplotu vody, ktorá zásobuje radiátory alebo podlahové kúrenie, čím zvyšuje efektívnosť vykurovacieho systému a zabraňuje prehriatiu inštalácie.
Zmiešavací ventil pre vykurovanie má za úlohu nielen zvýšiť tepelný komfort, ale aj chrániť inštaláciu pred poškodením spôsobeným príliš vysokou teplotou vody. Zmiešavacie ventily pre vykurovanie sa najčastejšie skladajú z troch prípojok - pre teplú vodu, studenú vodu a zmiešanú vodu, ktorá prúdi do systému. Keď teplota vody v systéme klesne, ventil sa otvorí a zvýši prietok teplejšej vody z kotla.
Zmiešavacie ventily pre vykurovanie môžu byť ovládané manuálne alebo automaticky pomocou servopohonu, ktorý spolupracuje so snímačmi teploty. Automatické zmiešavacie ventily pracujú presnejšie a sú obzvlášť odporúčané v rozsiahlých vykurovacích systémoch, kde je kľúčové udržať stálu teplotu.
Trojcestné ventily pre podlahové kúrenie
V inštaláciách centrálneho vykurovania sú najpopulárnejšie zmiešavacie ventily trojcestné a štvorcestné. Pre systémy podlahového vykurovania sú však oveľa vhodnejšie trojcestné zmiešavacie ventily. Tieto ventily umožňujú miešanie dvoch prúdov vody (teplej a studenej) a ich presnú distribúciu v rámci inštalácie.
Trojcestný ventil pre podlahové kúrenie môže byť - a často aj je - termostatickým ventilom. To znamená, že automaticky reguluje pomer teplej a studenej vody, aby udržiaval stálu teplotu. Je vybavený termostatickým prvkom, ktorý reaguje na zmeny teploty vody.
Výhody zmiešavacích ventilov v podlahovom kúrení
- Presná regulácia teploty.
- Úspora energie.
- Zvýšená životnosť inštalácie.
- Rovnomerné rozloženie tepla.
- Automatické prispôsobenie.
Výber a pripojenie zmiešavacieho ventilu
Výber správneho ventilu pre podlahové kúrenie je kľúčový pre správnu funkciu systému. Rozhodnutie by malo byť založené na niekoľkých dôležitých faktoroch, ktoré ovplyvňujú efektívnosť a komfort používania. Stojí za zváženie aj ventily s pohonom, ktoré umožňujú presné riadenie prietoku vody podľa teploty. Pri výbere ventilu pre podlahové kúrenie je dôležité zvážiť parametre ako maximálna pracovná teplota, prietok a kompatibilitu s existujúcou inštaláciou, vrátane priemeru prípojok.
Pripojenie zmiešavacieho ventilu si vyžaduje pripojenie troch potrubí. Prvé potrubie je vstup teplej vody z kotla. Druhé potrubie je spätný tok studenej vody z vykurovacieho systému. Tretie potrubie je výstup zmiešanej vody, ktorá zásobuje podlahové kúrenie. Ventil je možné pripojiť k systému pomocou spojok, čo uľahčuje montáž a prípadnú údržbu. Je potrebné zabezpečiť správne utesnenie všetkých spojov, aby sa zabránilo únikom.
Pripojenie pohonu zmiešavacieho ventilu
Pripojenie pohonu zmiešavacieho ventilu je dôležitou etapou automatizácie prevádzky systému podlahového vykurovania. Na správne pripojenie pohonu je potrebné začať jeho montážou na telo zmiešavacieho ventilu. Následne je potrebné pohon zmiešavacieho ventilu pripojiť elektricky k riadiacemu systému. Na tento účel pripojte vodiče z pohonu k príslušným svorkám regulátora alebo termostatu podľa pokynov výrobcu.
Zmiešavací ventil a úspora energie
Zmiešavací ventil v systéme podlahového kúrenia hrá kľúčovú úlohu pri úspore energie. Vďaka presnej regulácii teploty vody dodávanej do inštalácie umožňuje ventil optimálne využívanie tepelnej energie. Systém pracuje efektívne, pretože zmiešavací ventil automaticky nastavuje pomer teplej a studenej vody, čo minimalizuje tepelné straty. Tým sa znižuje spotreba paliva, napríklad plynu alebo elektriny, čo vedie k nižším nákladom na vykurovanie.
Príznaky poškodeného zmiešavacieho ventilu
Poškodený zmiešavací ventil v podlahovom kúrení sa môže prejaviť niekoľkými spôsobmi. Jedným z nich je nestabilita teploty v systéme - podlaha môže byť miestami príliš horúca alebo príliš studená, čo naznačuje problémy s reguláciou prietoku vody. Ďalším príznakom poškodeného ventilu môže byť nadmerný hluk v systéme. Zmiešavacie ventily, ktoré nepracujú správne, môžu spôsobovať šumy alebo buchot spôsobené nesprávnou činnosťou mechanizmu. Iným symptómom je únik vody okolo ventilu, ktorý môže byť znakom poškodenia tesnení. V takejto situácii je potrebný rýchly zásah, aby sa zabránilo ďalším problémom s inštaláciou.
