Trojcestný ventil je kľúčovým komponentom moderných vykurovacích systémov. Jeho hlavnou úlohou je regulácia prietoku média (najčastejšie vody) medzi tromi portami, čo umožňuje buď miešanie dvoch prúdov s rôznou teplotou, alebo rozdeľovanie jedného prúdu do dvoch samostatných okruhov.
Ako funguje trojcestný ventil s pohonom
Zariadenie sa skladá z ventilu a prídavného pohonu (servopohonu). Pohon automaticky riadi polohu ventilu na základe signálov zo senzorov alebo automatizačného systému. Vďaka tomu ventil presne reguluje teplotu a tlak v systéme. Vo väčšine prípadov sú ventil a pohon samostatné prvky, čo uľahčuje ich prípadnú údržbu, servis alebo výmenu.
Princíp zmiešavania a rozdeľovania
- Miešací ventil: Má jeden výstup a dva prívody. Slúži na zníženie teploty vody v systéme (napríklad pri podlahovom vykurovaní) zmiešaním horúcej vody z kotla a chladnejšej vody z vratného potrubia.
- Rozdeľovací ventil: Má jeden vstup a dva výstupy. Používa sa na distribúciu média do rôznych okruhov, napríklad na súčasné zásobovanie radiátorov a zásobníka na teplú vodu.
2 stroke engine animation
Výhody použitia v systémoch vykurovania
Moderné ventily prinášajú do vykurovania rad výhod, ktoré zvyšujú efektivitu a komfort:
- Presná regulácia: Udržiavanie optimálnej teploty v jednotlivých zónach.
- Ekonomická prevádzka: Zníženie spotreby paliva vďaka efektívnemu riadeniu teplotných špičiek.
- Dlhá životnosť systému: Ochrana kotla pred príliš nízkou teplotou vratnej vody (vhodné pre kotly na tuhé palivá).
- Jednoduchá inštalácia a automatizácia: Možnosť diaľkového ovládania a integrácie do systémov HVAC.
Údržba a riešenie problémov (napr. Protherm)
Používatelia kotlov, napríklad modelu Protherm 24 KOV, sa občas môžu stretnúť so zasekávaním hydraulického trojcestného ventilu. Ak sa "tyčka" ventilu nevracia do správnej polohy, spôsobuje to problémy s prepínaním medzi kúrením a ohrevom teplej vody.
Kedy vykonať servis?
Pravidelná údržba je nevyhnutná pre bezporuchový chod. Podľa normatívnych požiadaviek (napr. zákon č. 656/2004 Z.z. o energetike) sa odporúča vykonávať servisné prehliadky odborníkom. Pri kotloch s ohrevom teplej vody je pri zníženom účinku ohrevu nutné:
- Demontovať trojcestný ventil na jednotlivé diely.
- Previesť dôkladné vyčistenie všetkých vnútorných častí od usadenín.
- Skontrolovať funkčnosť tesnenia a pohyblivosť vretena.
- V prípade potreby vyčistiť vstupné sito úžitkovej vody.
Na čo dbať pri výbere a inštalácii

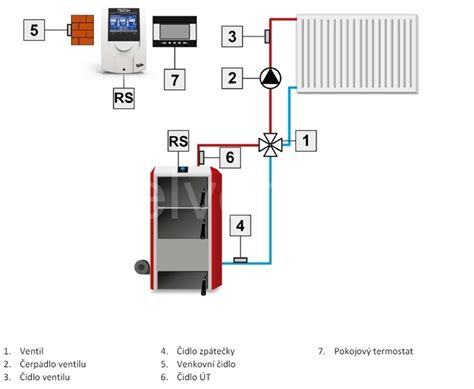

Pri výbere ventilu je dôležité zohľadniť priemer pripojovacieho potrubia (obvykle 20-40 mm), prevádzkový tlak a typ pohonu (elektrický, pneumatický alebo hydraulický). Správne zapojenie podľa hydraulickej schémy je kľúčové pre zabezpečenie stability systému. Ventil by mal byť namontovaný pred čerpadlom, čo zabraňuje kavitácii a zaisťuje stabilný prietok.
