Podlahové vykurovanie predstavuje jeden z najkomfortnejších spôsobov vykurovania budov. Jeho princíp spočíva v rovnomernom rozložení tepla prostredníctvom vykurovacích rúr uložených priamo v podlahe. Aby však systém fungoval efektívne, je potrebné dodržať niekoľko technických pravidiel pri návrhu aj samotnej realizácii. V tomto článku sa zameriame na správnu pokládku vykurovacej rúrky pre podlahové kúrenie, výber vhodných materiálov a dôležité aspekty, na ktoré je potrebné dbať.
Výber materiálu potrubia pre podlahové vykurovanie
Pri výbere potrubia na podlahové kúrenie je dôležité zohľadniť niekoľko kľúčových faktorov, ktoré ovplyvnia nielen efektivitu systému, ale aj jeho životnosť a jednoduchosť inštalácie.
Typy potrubí a ich vlastnosti
Potrubia na podlahové kúrenie sú odolné, ľahké a flexibilné prvky. Sú vyrobené z rôznych polymérov, ktoré majú dobrú tepelnú vodivosť, čo umožňuje rovnomerne rozvádzať teplo po celej ploche podlahy. Vyznačujú sa vysokou odolnosťou voči mechanickému poškodeniu a starnutiu, čo sa prekladá do ich dlhodobého používania.
PEX rúry
Najpopulárnejším druhom rúr pre podlahové kúrenie sú PEX rúry, čiže polyetylénové (konkrétne sieťovaný polyetylén). Sú flexibilné, ľahké na inštaláciu a majú vysokú odolnosť voči zmenám teplôt a chemikáliám.
Makromolekuly PE možno priestorovo zosieťovať, čím sa zlepšuje tepelná odolnosť materiálu, húževnatosť a pevnosť v ťahu. Polyetylén so zosieťovanými molekulami sa nazýva PE-X.
Výroba PE-X rúrok
Existujú tri hlavné metódy výroby PE-X rúrok:
- PE-Xa: Proces peroxidácie vodíka, známy aj ako „Engelova metóda“. Ide o dvojstupňový proces vytvárania priečnych väzieb. Zosieťovaním sa vylepší najmä teplotná a tlaková odolnosť, ako aj rázová húževnatosť pri nízkych teplotách. Koextrudová tesniaca vrstva proti difúzii kyslíka je z etylvinylalkoholu (EVAL).
- PE-Xb: Proces výroby silánom, často označovaný ako „ošetrovanie vlhkosťou“. Tento proces používa HDPE živice s prísadami, ktoré reagujú pôsobením tepla a vlhkosti po lisovaní.
- PE-Xc: Proces žiarenia, vytvorený pomocou gamma alebo beta energie.
Z hľadiska napäťových vlastností a tvarovej stálosti v čase je rúrka pre podlahové kúrenie z PE-Xa považovaná za najlepšiu. Nedochádza k nežiadúcemu lomu a aj po dlhej dobe si rúrka zachováva odolnosť voči stratám pevnosti v ťahu a/alebo tlaku.
Cena rúrok pre podlahové kúrenie: PE-Xa je najnáročnejšia na cenu, zvyčajne je o 40 % až 200 % drahšia ako PE-Xb. PE-Xb je ekonomicky najvýhodnejšia vďaka cenovo efektívnej metodológii výroby. PE-Xc je cenovo o 30 % až 60 % drahšia ako PE-Xb.
Meď
Medené rúry sa vyznačujú vysokou účinnosťou pri vedení tepla (až 400 W/(K*m)) a odolnosťou voči korózii. Sú tiež odolné voči mechanickému poškodeniu. V súčasnosti sa však používajú menej často kvôli vyšším výrobným ná પ્લાstkom.
Plastohliníkové potrubie (PEX-AL-PEX)
Najbežnejšie potrubie na rozvody kúrenia a vody je plastohliníkové potrubie, niekedy označované aj ako PEX-AL-PEX, často s priemerom 16 mm. Tieto rúry je možné používať na všetky druhy montáže - pre radiátorové kúrenie, podlahové vykurovanie, alebo rozvody vody. Výhodou je ich nízka cena, tuhosť a všestranné použitie.
Polybutylénové potrubie
Potrubie z polybutylénu PN3, 70°C sa používa pre podlahové vykurovanie. Pri takýchto potrubiach je podmienkou obsah kyslíkovej bariéry, ktorá zabraňuje prenikaniu molekúl kyslíka do rozvodov a následnej korózii materiálu. Kyslíkovú bariéru tvorí zväčša hliník alebo špeciálna EVOH bariéra.
Ďalšie dôležité faktory pri výbere rúrok
- Flexibilita: Rúry musia byť ľahko ohýbateľné a rozložiteľné pozdĺž podlahy.
- Hrúbka: Rúry by mali byť dostatočne hrubé na zabezpečenie rovnomerného rozloženia tepla (zvyčajne okolo 2 mm).
- Priemer: Malý priemer môže spôsobiť obmedzený prietok teplej vody. Odporúčaný priemer sa pohybuje od 10 do 20 mm, najčastejšie sa používajú rúrky s rozmermi 16x2 mm, 17x2 mm a 18x2 mm.
- Minimálny polomer ohybu: Pre ½” priemer rúrky je to zvyčajne 3¾” polomer. Odporúčaný polomer je 5”.
Správna pokládka vykurovacej rúrky
Správna pokládka vykurovacej rúrky je kľúčová pre dosiahnutie maximálnej efektivity a komfortu podlahového vykurovania.
Spôsoby ukladania rúr
Existujú dva základné spôsoby ukladania rúr:
- Meandrové (hadicové) ukladanie: Rúrky sa ukladajú paralelne vedľa seba a následne sa otáčajú pod uhlom 180°. Tento spôsob je výhodný pre miestnosti s nepravidelným pôdorysom. Nevýhodou je postupný pokles teploty vody od vonkajšej steny dovnútra miestnosti.

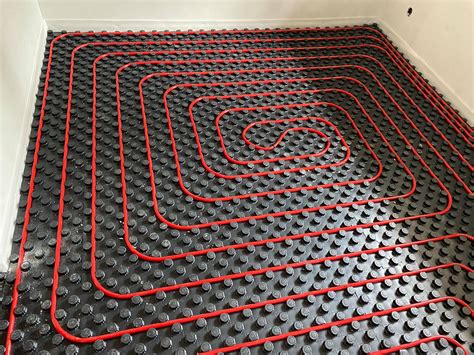

- Špirálové ukladanie: Zložitejšie, no prináša rovnomernejšiu povrchovú teplotu podlahy. Prívod aj spätné vedenie prechádzajú popri sebe, čím sa eliminuje pokles teploty. Vhodné pre väčšie miestnosti s pravidelným pôdorysom.
V praxi sa najčastejšie používa pokládka do špirály, v prechodových zónach aj meander.
Rozostupy rúrok
Rozostupy medzi jednotlivými rúrkami sa zvyčajne pohybujú od 100 do 300 milimetrov. Rozostup ovplyvňuje povrchovú teplotu podlahy - čím sú rúrky bližšie pri sebe, tým vyššia je teplota povrchu.
Odporúčané rozostupy podľa miestností:
- Obytné miestnosti (20°C): Rozostup 150 mm až 200 mm.
- Prechodové miestnosti (21°C): Rozostup od 150 mm a vyššie, pokiaľ to šírka dovolí.
- Kúpeľňa, bazén, wellness (24°C): Pokladanie čo najhustejšie, 100 mm/50 mm, pre dosiahnutie vyššej teploty na malej ploche.
- Garáž, sklad (15°C): Většie rozostupy 200 mm/300 mm, pretože sa tieto miestnosti len temperujú.
Pri nezaateplených domoch (staré domy) sa odporúča rozostupy posunúť o 50 mm.
Okrajové zóny
Pri obvodových stenách, ktoré sú vystavené vyšším tepelným stratám, sa odporúča rozostup zmenšiť. Tým vzniká takzvaná okrajová zóna, ktorá eliminuje studené sálanie od stien a zvyšuje komfort v miestnosti. Napríklad v obývačke pri okne môže byť okrajová zóna zhustená na rozostup 100 mm, zatiaľ čo vnútorná časť okruhu na 150 mm.
Dĺžka vykurovacieho okruhu
Maximálna dĺžka jedného vykurovacieho okruhu by nemala presiahnuť 100 metrov, v niektorých prípadoch až 120 metrov. Dlhé okruhy spôsobujú problémy s rovnomerným rozložením teplôt a zvýšenými tlakovými stratami.
Dilatačné škáry
Pri väčších plochách je nevyhnutné počítať s dilatačnými škárami. Maximálna plocha jedného okruhu by nemala presiahnuť 25 m² a žiadny rozmer nesmie byť väčší ako šesť metrov. Dilatačná škára rozdeľuje väčšie plochy, aby sa predišlo poškodeniu podlahy pri jej tepelných pohyboch.
Umiestnenie rozdeľovača
Pred samotnou montážou si treba naplánovať trasy rúrok podľa umiestnenia rozdeľovača podlahového vykurovania. Systém pokládky rúrky je v smere hodinových ručičiek z pravej strany pohľadu na rozdeľovač. Rúry sa nikde nekrižujú a snažíme sa navrhnúť čo najmenej prestupov cez stenu. Cez každý prestup cez stenu a cez zónu sa dáva vykurovacia rúrka do chráničky.
Rozdeľovač je centrálnym bodom systému. Mal by byť umiestnený tak, aby vzdialenosti ku všetkým napojeným okruhom boli približne rovnaké, čím sa zabezpečí vyrovnaný hydraulický odpor a stabilná prevádzka.
Systémové dosky a izolácia

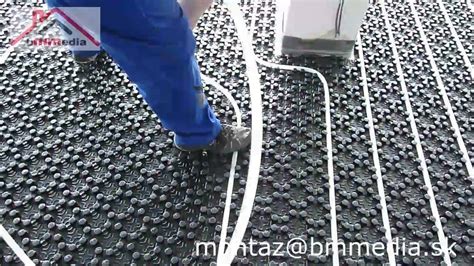

Rúrky na podlahové kúrenie sa najčastejšie vkladajú do systémových dosiek alebo inak povedané polystyrénu, ktorý plní funkciu izolujúcu podlahu a odráža teplo smerom nahor. Dobrá tepelnoizolačná vrstva pod vykurovacou plochou má zásadný vplyv na efektivitu celého systému. Čím lepšia je izolácia, tým menšie sú tepelné straty smerom nadol.
Čoho sa vyvarovať pri podlahovom kúrení
Existujú miesta a situácie, kde sa neodporúča pokladať rúry podlahového vykurovania:
- Pod ťažkým nábytkom: Odporúčame nepokladať rúry pod nábytok ako sú postele, ťažké skrine bez nôh, alebo kuchynské zabudovania, ktoré sú umiestnené na stálo na jednom mieste.
- Na miestach, kde je potrebné rýchle vyhriatie alebo ochladenie priestoru: Systémy podlahového kúrenia sú charakteristické tepelnou inerciou, potrebujú čas na vyhriatie alebo ochladenie (dlhšie v porovnaní so štandardnými radiátormi).
- Tam, kde nie je možné pridať požadovanú izoláciu k podkladu: Správna izolácia pod rúrami na podlahové kúrenie je kľúčová pre celkovú efektivitu systému.
Kvalita a certifikácia
Všetky typy PE-X rúrok musia mať certifikát od výrobcu. Pri porovnaní materiálov je dôležité zohľadniť ich vlastnosti, životnosť a cenu. PE-Xa sa považuje za najkvalitnejšie, zatiaľ čo PE-Xb je cenovo najvýhodnejšie.
Montáž podlahového vykurovania REHAU Tacker
Podlahové vykurovanie je systém, ktorý si vyžaduje presný návrh aj kvalitnú montáž. Správne zvolený spôsob ukladania rúr, dodržanie maximálnej dĺžky okruhov, vhodne navrhnuté rozostupy, využitie dilatačných škár a kvalitná tepelná izolácia sú základnými predpokladmi pre bezproblémovú prevádzku.
